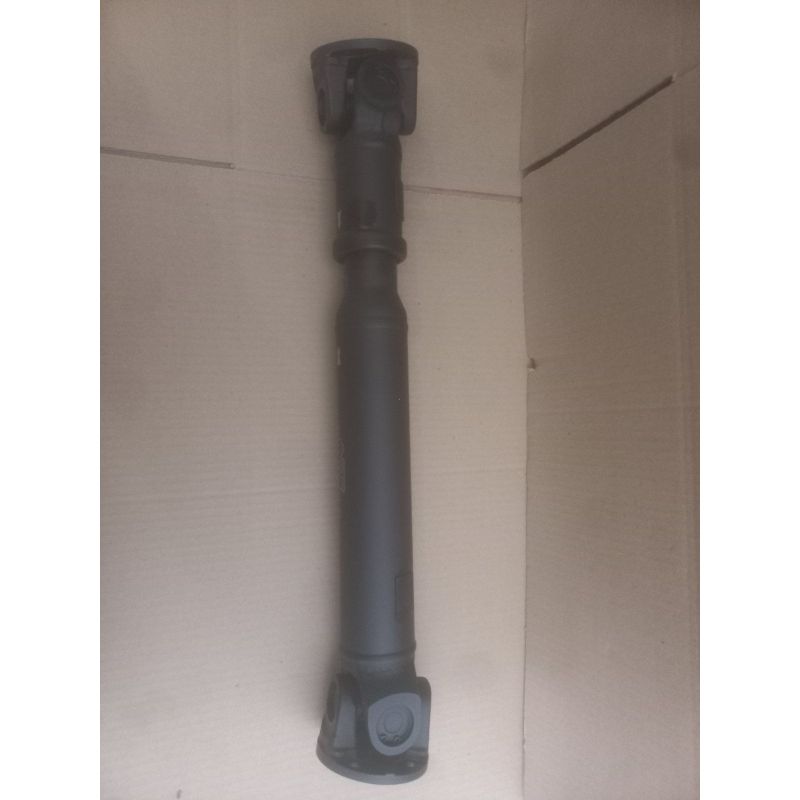

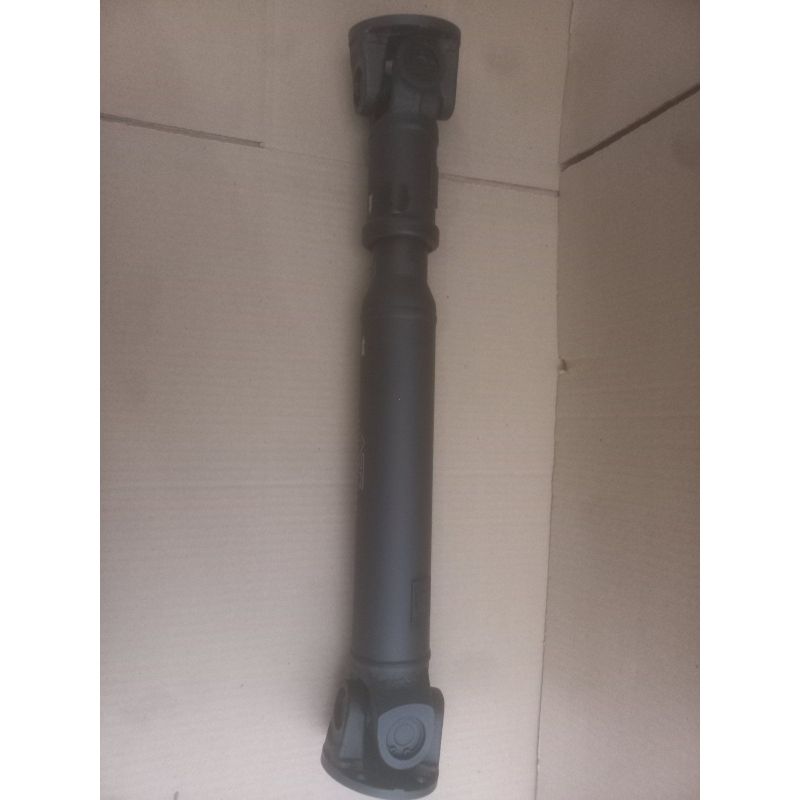

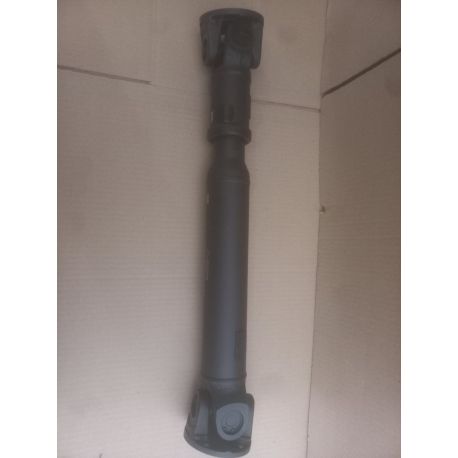

Вал карданный с усиленной шлицевой передний Chevrolet Niva (Шевроле Нива) «Белкард»

Вал карданный с усиленной шлицевой передний ВАЗ 2123 (Шевроле Нива) «Белкард»

Артикул: 2121-2203012-04

Производитель: Белкард

Карданные валы Белкард для Chevrolet Niva представляют собой более надежное исполнение стандартных карданов на крестовинах.

Производитель данных усиленных карданов -  ОАО "Белкард", г. Гродно, Республика Беларусь.

При изготовлении карданных валов на ОАО «Белкард» применяется труба с наружным диаметром 59 мм (внутренний диаметр 55 мм, толщина стенки 2мм).

Особенности конструкции элементов шарнира :

Крестовина повышенной несущей способности с увеличенным диаметром шипов и высокими прочностными показатели.

Подшипник по технологии INA со встроенной полимерной шайбой. В корпусе устанавливается торцовая полимерная шайба, которая исключает явление «схватывания» торца шипа крестовины и донышка подшипника. В подшипник установлено двухкромочное уплотнение, которое в совокупности с торцовым обеспечивает герметичность смазываемой полости и защиту от загрязнения.

Особенности элементов шлицевого соединения на Карданном вале Белкард для Шевроле Нива:

Вилка шлицевая имеет эвольвентные наружные шлицы, которые изготавливаются методом холодного пластического деформирования с обеспечением высокой твердости и класса чистоты рабочих поверхностей.

Втулка шлицевая имеет антифрикционное полимерное покрытие, которое позволяет получить улучшенные антифрикционные свойства и повышенную износостойкость за счет снижения коэффициент трения в шлицевой паре, тем самым минимизируется усилие осевого перемещения, что позитивно влияет на подшипниковые узлы соединяемых агрегатов трансмиссии автомобиля. Кроме того, применение такого шлицевого соединения не требует его смазки в период эксплуатации.

Уплотнение шлицевого соединения выполняется двухкромочным сальником из полиуретановой композиции, имеющим необходимую износостойкость и обеспечивающим требуемую герметичность.

Ресурс данной конструкции и других типовых карданных валов увеличен в 1.5 -2 раза по сравнению с карданными валами «старой» конструкции производства ОАО «Белкард» и карданными валами других изготовителей за счет применения новых технологий и ряда прогрессивных конструкторско- технологических решений.

Мд     1000 , Н*м

Мр     1570 , Н*м

D     86 , мм.

d x S     55х2 , мм.

a1     17 , град.

a2     17 , град.

Lmin     572 , мм.

Ход     39 , мм.

M     6.06 , кг.

++++++++++++++++++++

Аналоги:

Кат.номер: 13-222.30.10,2121-2203012,21212203012. Вал карданный ВАЗ 2121-21214 передний L=580 «Чернигов»

Кат.номер: 2121-2203012-02 ОТК,2121-2203012-02,21212203012. Кардан передний НИВА ВАЗ 2121-214 квадратный фланец «ОТК Стандарт»

Кат.номер: 21211-2203012-00,21212203012. Вал карданный ВАЗ 2121-21214 передний «БелКардан»

++++++++++++++++++++

Трансмиссия Вал карданный с усиленной шлицевой передний Chevrolet Niva (Шевроле Нива) «Белкард» подходят на следующие автомобили:

ВАЗ 2123. Нива-Шевроле
